Power Turret CNC drejebænk CK46 52DTY

Vores Power Turret CNC Drejebænk CK46 52DTY fra Jingfusi-fabrikken har dobbelte krafthoveder og højhastigheds, gearløs transmission til stabil bearbejdning, fleksibel fjernelse af dobbeltvejsspåner og en lang maskinlevetid. Kontakt os venligst for mere information.

Model:CK46/52DTY

Send forespørgsel

Produkt beskrivelse

Som producent leverer Jingfusi højkvalitets Power Turret CNC drejebænk CK46 52DTY.

Produktfunktion

Under forudsætningen af fuldstændig konsistent konfiguration, støbestruktur, ældningsbehandling og monteringsnøjagtighed har den virtuelle Y-akse og den vertikale Y-akse deres egne fordele: den virtuelle Y-akse er mere stiv, og rundhedsjustering er mere praktisk; lodrette Y-akse er mere fleksibel i slagtilfælde, og den bearbejdede overfladefinish er også bedre. Samtidig er programmeringsoperationen enklere end den virtuelle Y-akse.

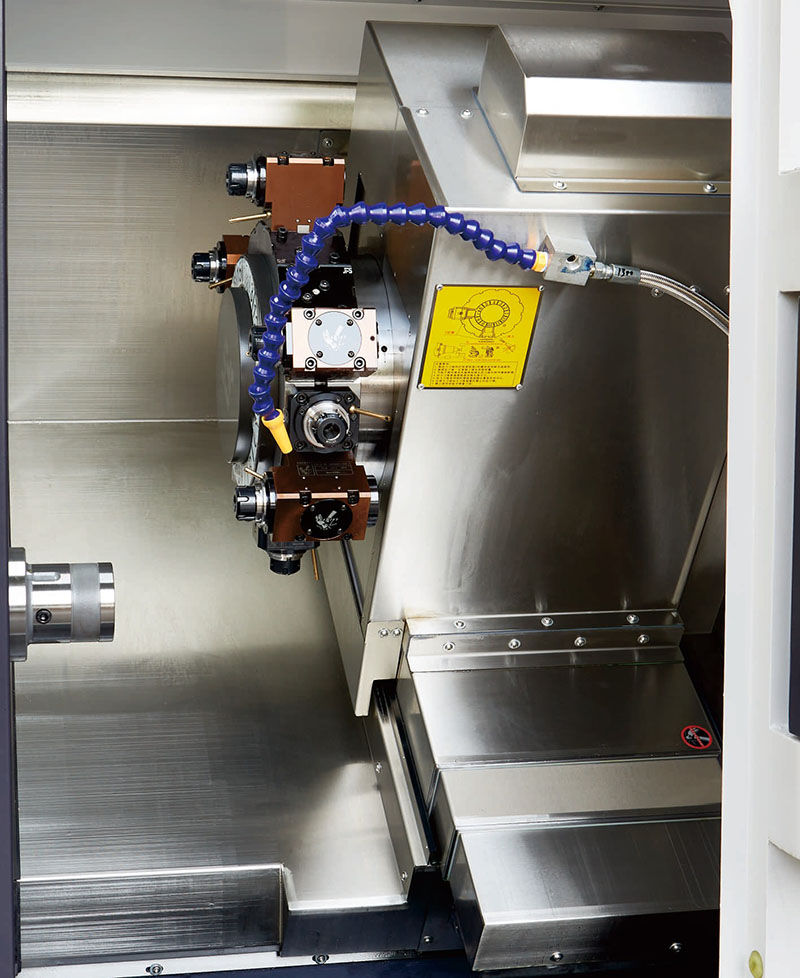

Derudover har udstyret også disse praktiske højdepunkter: 0° power head kan opnå stabil drift på 8000 RPM, 90° power head nominel arbejdshastighed på 6500 RPM; Værktøjsholderen vedtager gearløs modultransmissionsdesign, hvilket eliminerer indflydelsen fra varmekilden fra roden, hvilket effektivt kan garantere bearbejdningsnøjagtighed; fræse- og drejefunktioner er integrerede, som nemt kan opfylde bearbejdningskravene for komplekse materialer som rustfrit stål, titanlegering og kulstofstål; Chipfjernelsessystem vedtager side + bag integreret design, fleksibel installationstilstand, kan vælges vilkårligt i henhold til faktiske arbejdsforhold.

Derudover er hele maskinens støbegods udsat for udglødning, vibrationsældning og andre flerkanals ældningsbehandlingsprocesser, som ikke kun kan sikre stabiliteten i den langsigtede forarbejdningsprocessen, men også effektivt forlænge udstyrets levetid.

Hovedspecifikation

Model af drejebænk		enhed	CK52DTYW-500	CK76DTYW-500	Remart
Bearbejdningskapacitet	Max gyngediameter over sengen	mm	0700	Ø700
	Maksimal drejningsdiameter	mm	0230	Ø230
	Max.drejningslængde	mm	500	500
Spindel	spindel hydraulisk chuck	i	8"	10"
	Spindel centerhøjde fra jorden	mm	1150	1150
	Spindelnæse		A2-6	A2-8
	Spindelborings diameter	mm	Q66	086
	Maksimal stangdiameter	mm	Ø51	072
	Maksimal spindelhastighed	rpm	4000	2000
	Spindelmotoreffekt/moment	Kw/N.m	11Kw/72N.m	15Kw/143N.m	Valgfri integreret 11kW/60Nm/ Valgfri integreret 22kW/170Nm
Power Turret	Power tårn model	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Taiwan GPM servodrevet tårn, tidligere tysk SAUTER-mærke.
	Revolvermotoreffekt/drejningsmoment	Kw/N.m	5,7Kw/18N.m eller 3,1KW/15Nm	5,7Kw/18N.m eller 3,1KW/15Nm
	Power tur tolmax hastighed	r/mm	5000	5000	° kan betjenes ved 8000 RPM, og 90 ° kan betjenes ved 6500 RPM.
X/Z/Y akse fremføring	×Z-akse Maks.hurtig drejningshastighed	m/min	24	24
	Yaxis Max.hurtig rejsehastighed	m/min	15	15
	X/Z/Y-akse motoreffekt/drejningsmoment	Kw/N.m	YASKAWAI 29KW/186Nm eller SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm eller SYMTEC 3,1 KW/15Nm
	XZY-xis C3-kvalitet kugleskruer	-	40/40/40	40/40/40
	XZY-akse rller styreskinner	-	35/45/35	35/45/35
	Xaxis effektiv rejse	mm	250	250
	Z-akse effektiv vandring	mm	500	500
	Y-akse effektiv vandring	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Baseret på 70 center høj-power værktøjsholderen
tailstock	Tailstock rejser	mm	520	520	programmeret tailstock
tailstock	Ejektorstift til konisk hul	MK	mans 5#	mans 5#
Udstyrsspecifikationer	Maskinens nettovægt	kg	4500	4600
	Samlet maskinkraft	KW	26	30
	Maskine L×B×H	mm	2500×1680×1900	2500×1680×1900

Værktøjsmaskinen bliver konstant optimeret; se venligst de faktiske data for værktøjsmaskinen for ovenstående parametre.

Valgfrie varer

Konfigurationselement		CK52DTYW-500	CK76DTYW-500
Hovedspindel	Mekanisk spindel	●	●
Hovedspindel	Elektrisk spindel	O	O
controller	X/Z/Yakse fremføring	●	●
controller	FANUC controller	O	O
Foderakse	Yaskawa	●	●
Foderakse	SYNTEC	O	O
skylle	BMT55 Power Turret	●	●
skylle	BMT55 Power Turret	一	O
tailstock	Morse #5	O	O
Fastspænding	Træk klemmen tilbage	●	●
Fastspænding	Chuck	O	O
Hjælpeudstyr	Dele samler enheden	O	O
	Foderanordning	O	O
	Spåntransportør	O	O
	Automatiseret robot	O	O
	Olietågeudskiller	O	O
