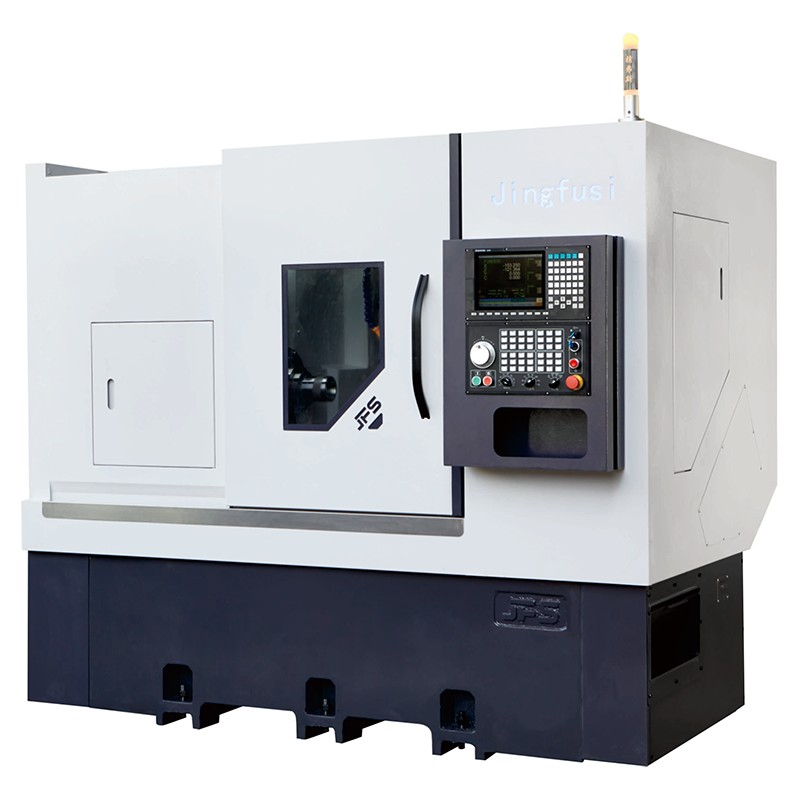

Drejetårn CNC drejebænk CK46 52 76TWS

Som fabrik producerer Jingfusi kvalitetsdrejningstårn CNC drejebænk CK46 52 76TWS til kunder. Dette produkt er blevet behandlet af flere præcisionsprocesser, som ikke kun sikrer langsigtet stabil drift af udstyret, men også den samlede levetid for værktøjsmaskinen. Den samlede omkostningsydelse er meget høj, både effektiviteten af værktøjsmaskinen og vedligeholdelsesomkostningerne i den senere periode er fremragende. Velkommen til at kontakte os!

Model:CK46/52

Send forespørgsel

Produkt beskrivelse

Turning Turret CNC Drejebænk CK46 52 76TWS fra Jingfusi-leverandøren er velegnet til grov- og finishbearbejdning af materialer såsom rustfrit stål, titanlegering, kulstofstål og formstål. Følgende er andre højdepunkter ved dette produkt:

· Udstyret med fire låsefunktioner for at forhindre slingring og vipning under udkastning, hvilket sikrer bearbejdningsnøjagtighed.
· Den integrerede støbning gennemgår ældningsprocesser såsom udglødning og vibrationstid for at garantere langsigtet stabilitet og forlænge maskinens levetid.

Hovedspecifikation

Model af drejebænk		enhed	CK46TWS	CK52TWS	CK76TWS	Remart
Bearbejdningskapacitet	Max gyngediameter over sengen	mm	Q400	0400	0400
	Maksimal drejediameter	mm	Ø200	Ø250	Ø300	Disk
	Max.drejningslængde	mm	380	380	380
Spindel	Spindel hydraulisk chuck	i	6"	8"	10"
	Spindel centerhøjde fra jorden	mm	1080	1080	1080
	Spindelnæse	-	A2-5	A2-6	A2-8
	Spindelborings diameter	mm	②56	Q66	Q86
	Spindelmotoreffekt/moment	mm	45	Ø51	072
	Maksimal spindelhastighed	rpm	4500	4000	2000
	Spindelmotoreffekt/moment	Kw/N.m	11Kw/72Nm eller 15Kw/95,5Nm	15Kw/95,5Nm eller 15Kw/143Nm	15Kw/143Nm eller 15Kw/192Nm
Servotårn	tårn model		80-12T	80-12T	80-12T
Foderakse	Maks.hurtig rejsehastighed	m/min	24	24	24
	×/Z-akse motoreffekt/moment	Kw/N.m	YASKAWAI 1,3 KW/8,34 Nm eller SYNTEC 1,8 KW/nomineret 11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm eller SYNTEC 1,8 KW/nomineret 11,5 Nm	YASKAWAI 1,3KW/8,34Nm eller SYNTEC 1,8KW/nomineret 11,5Nm
	XZ-akse C3-grad bll skruer	-	32/32	32/32	32/32
	X/Z-akse rulleføringsskinner	-	35/35	35/35	35/35
	X-akse effektiv vandring	mm	230	230	230
	Z-akse effektiv vandring	mm	400	400	400
tailstock	Tail Seat Trip	mm	400	400	400
tailstock	stift konisk hul	MK	Morse #5	Morse #5	Morse #5
Udstyrsspecifikationer	Maskinens nettovægt	kg	3500	3600	3700
	Samlet maskinkraft	KW	11	14.5	18.5
	Maskine LxB×H	mm	2300×1600×1700	2300×1600×1700	2300×1600 ×1700

Værktøjsmaskinen bliver konstant optimeret; se venligst også maskinens faktiske data for ovenstående parametre.

Valgfrie varer

Konfigurationselement		CK46TWS	CK52TWS	CK76TWS
Hovedspindel	Mekanisk spindel	●	●	●
Hovedspindel	Elektrisk spindel	O	O	O
controller	X/Z/Yakse fremføring	●	●	●
controller	FANUC controller	O	O	O
Foderakse	Yaskawa	●	●	●
Foderakse	SYNTEC	O	O	O
Fastspænding	Træk klemmen tilbage	●	●	●
Fastspænding	Chuck	O	O	O
Hjælpeudstyr	Foderanordning	O	O	O
	Spåntransportør	O	O	O
	Automatiseret robot	O	O	O
	Mekanisk spindel	O	O	O
