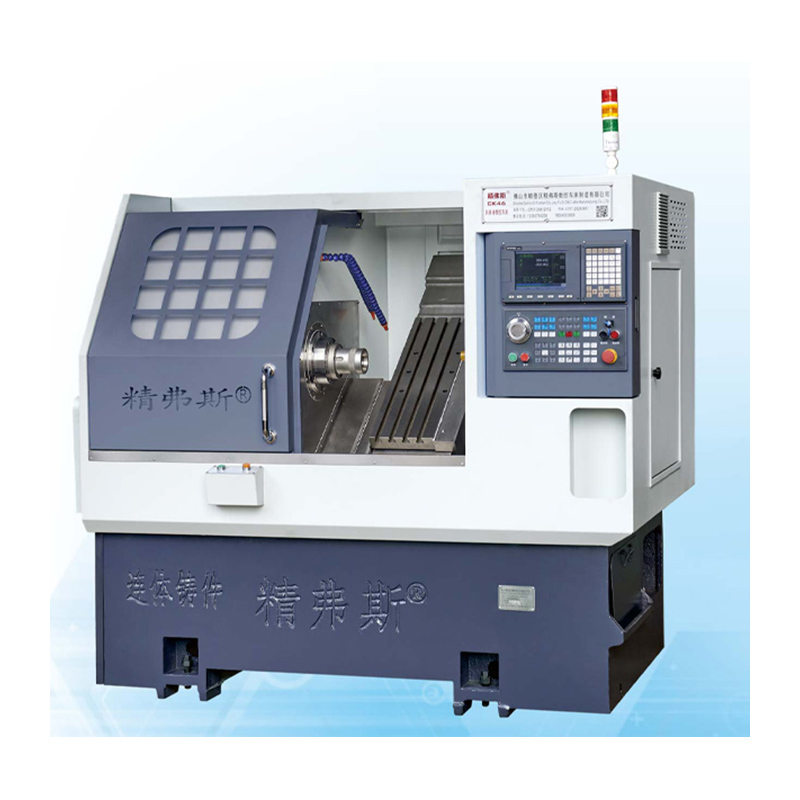

Hældt skrå seng, der drejer CNC drejebænkemaskine

CK46 -skråt seng, der drejer CNC drejebænkemaskine, er en forbedring og opgradering af Jingfusi® på det originale grundlag. På baggrund af at arve den høje behandlingsydelse og lette drift af den originale model er den udviklet med et fuldt lukket skråt sengetesign og større driftsrum, højere behandlingshastighed og præcision CNC -maskinværktøjer, der er lettere at justere og vedligeholde.

Model:CK46

Send forespørgsel

Produkt beskrivelse

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Slant Bed CNC Lathe Machine Funktioner:

Optimal design:Denne tilbøjelige skrå seng, der drejer CNC-drejebænkemaskinen, har et 35-graders skrå sengekonstruktion, hvilket giver forbedret stivhed og stabilitet til præcisionsbearbejdning.

Effektiv chiphåndtering:Maskinen tilbyder en betydelig chip -transportkapacitet, hvilket giver kunderne fleksibilitet til at vælge enten front- eller bageste chipfjernelse, hvilket sikrer bekvemmelighed i bearbejdningsprocessen.

Skrue pre-strakning:Denne drejebænk, der inkorporerer en skrueforstramningsstruktur, optimerer bearbejdningsnøjagtighed og pålidelighed.

Bande-type værktøjspost:Denne drejebænk er udstyret med et værktøjspost af bande-typen og understøtter brugen af flere værktøjer til øget effektivitet og alsidighed i forskellige bearbejdningsoperationer.

Produktoplysninger

Inclined Slant bed Turning CNC Lathe Machine

Parameterliste

projekt		enhed	CK46	CK52	CK76
Maksimal drejelængde		mm	350
Maksimal drejediameter på sengen		mm	Ø 500
Maksimal drejediameter på skateboardet		mm	Ø 160
Bedhældning		°	35 °
Effektiv rejse af X/Z -aksen		mm	Diameter 1000/400
X/Z Axis Skruespecifikationer		mm	32
X/Z Axis jernbanespecifikationer		mm	35
X/Z-aksemotorkraft		KW	1.3
Maksimal hurtig bevægelse af X/Z -aksen		m/min	24
Maskinværktøjslængde x bredde x højde		mm	2100x1580x1800
Samlet vægt af hele maskinen		Kg	2600
Knivnummer		lave	8
Firkantet knivstørrelse		mm	20x20
Rundt hulskærerstørrelse		mm	Ø20
Total magt		KW	13	13	16
Gennemsnitligt strømforbrug		KW / H.	2	2	2.5
Hovedaksel	Spindle End Face Form		A2-5	A2-6	A2 -8


	Maksimal spindelhastighed	r/min	6000 (indstillet til 4500)	4200 (indstillet til 3500)	3200 (indstillet til 2500)
	Spindelmotorkraft	KW	7.5	7.5	11
	Bedømt drejningsmoment med spindelmotor	Nm	47,8 nm	47,8 nm	72nm
	Maksimal bjælkepasningsdiameter	mm	Ø 45	Ø 51	Ø 75

Maskinværktøjsnøjagtighed

Maskinnøjagtighed, Jingfus Factor Standard ：
Større testelement	Skematisk diagram	Detektionsmetode	Fabriksstandard


Spindel radial beat,		Detekterer runout af den ydre kegle	0.0025


X-akse gentagelsesposition		Registrer gentagen placering af X-aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.0025


Z-akse gentagelsesposition		Registrer gentagen placering på Z -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.0025


Hvis kunden ønsker at teste ISO- eller VD1 -nøjagtigheden af X/Z/Y -aksen, bestemmes den på tidspunktet for skrivningen af kontrakten. Kunden skal teste denne vare på samme tid for den indledende accept af Jingfusi Factory.
