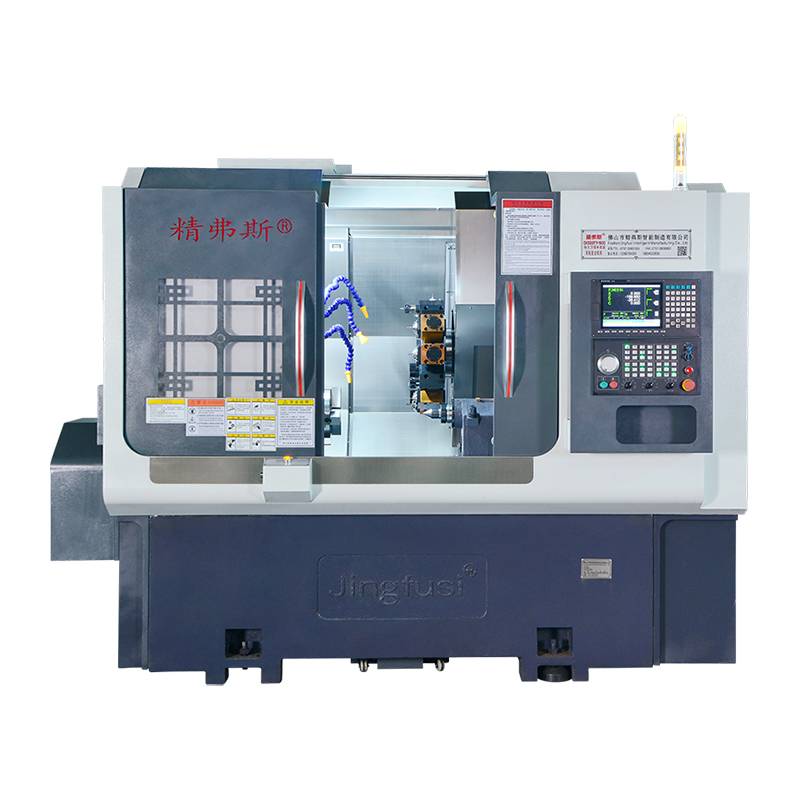

Drejning af fræsningskomposit drejebænkemaskine

Jingfusi -drejning af fræsning af høj kvalitet af fræsning af drejemaskine inkorporerer en fleksibel spindel, der holder hjælpemekanismen i dens design, hvilket forbedrer stivhed under delbehandling. Det direkte værktøjsskiftssystem eliminerer behovet for komplicerede værktøjsændringsprogrammer og reducerer værktøjsændring i tomgangstid, hvilket resulterer i effektiv behandling og omkostningsbesparelser for brugerne. Dette innovative design forbedrer ikke kun den samlede stabilitet af maskinen under driften, men strømline også værktøjsændringsprocessen, hvilket gør bearbejdning af arbejdsgang mere effektiv og økonomisk fordelagtig for brugerne.

Model:CK52DTY

Send forespørgsel

Produkt beskrivelse

Den drejende fræsningskomposit -drejebænkemaskine fra Jingfusis -leverandører inkorporerer let at dreje, fræsning, boring, kedeligt, tapping og forskellige andre funktioner i en enkelt, alsidig enhed. I stand til at udføre ende- og sidefræsning, boring, tapping og sammensat behandling, er denne maskine især velegnet til indviklede former og krævende præcisionsspecifikationer. Det udmærker sig i håndtering af de omfattende behandlingsbehov for roterende dele ved at afslutte alle eller de fleste af de krævede operationer i en enkelt klemme. Dette sikrer ikke kun enestående nøjagtighed, men forbedrer også effektiviteten, hvilket i sidste ende fører til omkostningsreduktion i bearbejdningsprocessen.

Nøgleegenskaber ved at dreje fræsning af komposit drejebænkemaskine:

1.Well-designet arrangement med rigeligt internt rum.

2.Irporering af et højpræcisions, selvstændig spindelstruktur og et hurtigt hydraulisk roterende system, hvilket sikrer top-notch ydelse.

3. Guaranteeing Maskinværktøjets højhastighedsfunktioner.

4. Forpligtende strømafbrydelser fra at forårsage unøjagtigheder i servomotorens værdi.

Maskinens rejsediagram

Produktoplysninger

Parameterliste

punkt	Model af drejebænk	enhed	CK52DTY	CK76DTY	CK46DTY
Behandling af omfang	Maksimal rotationsdiameter på spindlen	mm	Ø 700
	Maksimal drejende ydre cirkellængde	mm	520
	Maksimal stangdiameter	mm	Ø 55	Ø 72	Ø 45
hovedakse	Maksimal spindelhastighed	r/min	4200 (indstilling 3500)	3200 (indstilling 2000)	6000 (sæt 4500)
	Spindelhovedtype		A2 - 6	A2 -8	A2 - 5
	Spindel gennem hullers diameter	mm	Ø 66	Ø 86	Ø 56
foder	X/Z/Y Axis Maksimalt slagtilfælde	mm	260/500/± 60
	90 ° Power Head, der passerer gennem midten af spindlen	mm	30
	Maksimal hurtig bevægelse af x/z/y -aksen	m/min	24 (indstilling 16)/ 24 (indstilling 16)/ 14 (indstilling 8)
	X/Z/Y Axis Skruestang	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Power Turret	Power Turret Model (Power Turret)	Bmt	BMT55
	Power Head Collet	ER	ER32
	Fast værktøjsholder størrelse	mm	25x25
	Bore Holder Shank Diameter	mm	Ø32
Elektrisk maskiner	Hovedmotorkraft/drejningsmoment	KW / NM	11 kW/nominel 72nm	15 kW/nominel 98nm	7,5 kW/nominel 47nm
	X/Z/Y Axis Motor Power/Moment	KW / NM	Yaskawa 2,9 kW /18,6nm 0
	Power/Moment of Turret Power Head Motor	KW / NM	Ny generation 3,1 kW/15nm
	Maksimal hastighed på tårnkraftmotor	r/min	6000 (indstilling 4000), fælles hastighed≤4000
	Power Head Motor Power/Moment	KW / NM	3.1 kW/15nm
	Kraft/drejningsmoment af tårnværktøj, der skifter motor	KW / NM	Ny generation1,0 kW /3,1nm
Tailstock	Tailstock -slagtilfælde	mm	520
	Maksimalt hydraulisk slagtilfælde	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	Mohs 5#
	Maksimal afstand mellem spids og chuck	mm	690
andre	Spindelpositioneringsbremseenhed		Hydraulisk, valgfri programmerbar
	Bedhældning	°	30 ° eller 15 °
	Maskinværktøjslængde x bredde x højde	mm	2500x1680x1900
	Samlet vægt af hele maskinen	Kg	5000 kg
	Total magt	KW	20
	Gennemsnitligt strømforbrug	KW / H.	3
