Turn-Mill Machining Machine
  • Turn-Mill Machining Machine Turn-Mill Machining Machine

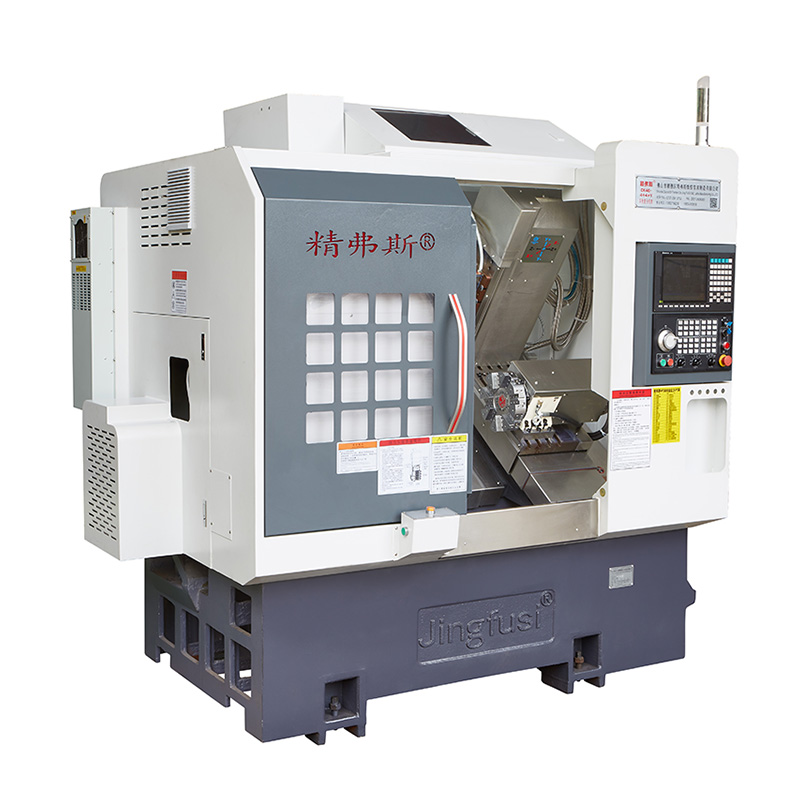

Turn-Mill Machining Machine

Jingfusi® Turn-Mill-bearbejdningsmaskinen er især velegnet til masseproduktion af dele med komplekse former, såsom mikrokomponenter, mikro-aksler, elektroniske stik, briller, ure og forskellige hardwaretilbehør.
Model:CK52-5+5+Y

Send forespørgsel

Produkt beskrivelse

Drejemaskineringsmaskinen har egenskaberne ved høj præcision og høj effektivitet. Det kan skifte mellem guidebøsning og ingen guidebøsning, udføre passende behandling i henhold til længden af emnet og har en rimelig struktur. Alle tre akser bruger lineære rullende guider, som har god slidstyrke og høj præcision. , drevet af en servomotor, har den lineære værktøjsrækstruktur egenskaberne ved hurtig værktøjsændring, CNC -systemet har komplette funktioner og er let at kontrollere. Vejledning af ærmeløs behandling kræver ikke slibematerialer og kan behandle stænger med høj hastighed og høj præcision, og det minimale resterende materiale er kun 30 mm. Valgfri sidebehandlingsenhed kan realisere bore- og fræsningsprocesser.


Maskinens rejsediagram

Turn-Mill Machining Machine

Produktoplysninger

Turn-Mill Machining Machine

Parameterliste

punkt tilfreds enhed CK46-5+5+Y. CK52-5+5+Y.
Behandling af omfang Sving over sengen mm Ø 500
Maksimal drejende ydre cirkellængde mm 320

Maksimal stangdiameter		 mm Ø 45 Ø 51 ~ 55
hovedakse Maksimal spindelhastighed r/min 6000 (indstillet til 4000) 4500 (indstillet til 3500)
Spindelhovedtype
A2-5 A2-6
Spindel gennem hullers diameter mm Ø 56 Ø 66
foder X/Z/Y Axis Maksimalt slagtilfælde mm 800/470/310
Maksimal hurtig bevægelse af x/z/y -aksen m/min 24 (indstilling 18)/24 (indstilling 18)/15 (indstilling 8)
X/Z/Y Axis Skruestang mm 32/32/25
X/Z/Y Axis Rail mm 35/35/25
Knivtårn Otte station tårn PCS 8 stationer, kan være udstyret med dobbelthulværktøjsholdere, valgfrit med 12 stationer
Power Head Power Head Tool Holding Form
ER25
Maksimal hastighed på strømhovedet r/min 6000 (indstillet til 4000), kan ofte bruges til at behandle produkter fra 4000
Maksimal installationsboring og fræsningshoveddiameter mm Ø 16
Afstand mellem krafthovedskaftet og skaftet mm 65
Elektrisk maskiner Hovedmotorkraft/drejningsmoment KW / NM 7,5 kW/47,75Nm, valgfri 11 kW/70,03Nm for ståldele med en behandlingskapacitet på 80 og derover
X/Z/Y Axis Motor Power/Moment KW / NM Yaskawa 1,8 kW/11,5nm. Valgfri ny generation 2,4 kW/bedømt 11,5nm
X/Z Power Head Motor Power/Moment KW / NM 2,4 kW/11,5nm
Maksimal hastighed på strømhovedmotor r/min 5000
andre Spindelpositioneringsbremseenhed
Hydraulisk tryk
Bedhældning ° 35 °
Kniv bordplade længde x bredde mm 700x290
Maskinværktøjslængde x bredde x højde mm 2200x1580x2000
Samlet vægt af hele maskinen Kg 3430
Total magt KW 13
Gennemsnitligt strømforbrug KW / H. 2

Maskinværktøjsnøjagtighed

Maskinnøjagtighed, Jingfus Factor Standard ：
Større testelement Skematisk diagram Fabriksstandard
Spindel radial beat Turn-Mill Machining Machine Detekterer runout af den ydre kegle 0.0035
X-akse gentagelsesposition Turn-Mill Machining Machine Registrer gentagen placering af X-aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering. 0.003
Z-akse gentagelsesposition Turn-Mill Machining Machine
 Registrer gentagen placering på Z -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering. 0.003
Y-aksen gentages position Turn-Mill Machining Machine Registrer gentagen placering på Y -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering. 0.004
C Axis Gentag position Turn-Mill Machining Machine Registrer omplaceringen af C-aksen fast punkt, bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering 20 bue sekunder
C Axis Position Rotary Turn-Mill Machining Machine  Registrer den tilfældige positionsnøjagtighed af C-aksen, bemærk: Forudsig først 50 gange for at udligne fejlen i den kolde motor og den varme motor, og kontroller derefter de gentagne indstillinger 72 bue sekunder
Power Head klemme beat Turn-Mill Machining Machine Kegle beat 0.015
Power Head klemme beat Turn-Mill Machining Machine
 Klemning 0.01
Hvis kunden ønsker at teste ISO- eller VD1 -nøjagtigheden af X/Z/Y -aksen, bestemmes den på tidspunktet for skrivningen af kontrakten. Kunden skal teste denne vare på samme tid for den indledende accept af Jingfusi Factory.
