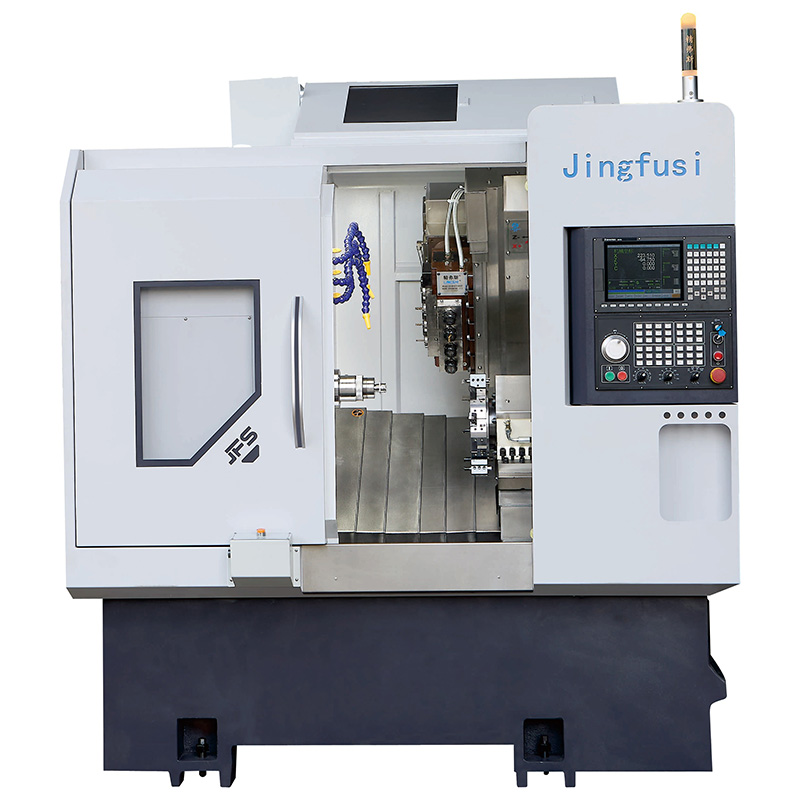

Drejemølle CNC drejebænk

Jingfusi er en producent af CNC drejebænke. Vores fabrik er forpligtet til at give kunderne højtydende, omkostningseffektive værktøjsmaskiner. Vi undersøger løbende kundernes behov på markedet og fremstiller produkter, der opfylder deres faktiske brugskrav, og får ros fra mange brugere i branchen. Velkommen til at besøge vores fabrik!

Model:CK46/52-4+4+Y

Send forespørgsel

Produkt beskrivelse

Jingfusi er en CNC drejebænkfabrik. Følgende er hovedfunktionerne i vores produkt:

• Sammenlignet med motordrevne tårne tilbyder vores værktøjsmaskine hurtigere hastigheder, højere præcision og bedre overfladefinish ved bearbejdning af små til mellemstore dele.

• Vores motorhoved har en 65 mm akselafstand og et plug-in design, hvilket gør det nemt at udskifte motorhovedet eller lejerne, hvilket forenkler rutinemæssig vedligeholdelse.

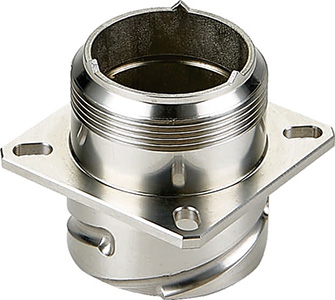

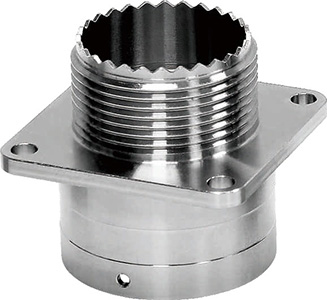

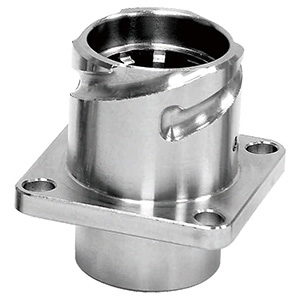

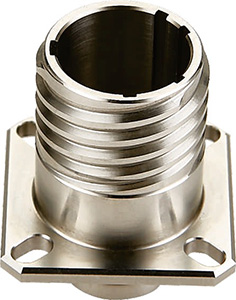

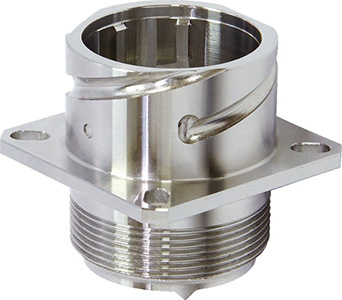

• Vores værktøjsmaskine kan bearbejde komplekse materialer såsom rustfrit stål, titanlegeringer og kulstofstål.

• Vores værktøjsmaskine garanterer langsigtet stabil bearbejdning og har en lang levetid.

Hovedspecifikation

Model af drejebænk		enhed	CK46-4+4+Y	CK52-4+4+Y	Remart
Bearbejdningskapacitet	Max gyngediameter over sengen	mm	O480	O480
	Yaxis effektiv rejse	mm	Q80	Q80
	Max.drejningslængde	mm	320	320
Spindel	Spindel centreret højt fra jorden	mm	1150	1150
	Spindelnæse	-	A2-5	A2-6
	Spindelborings diameter	mm	056	066
	Maksimal stangmateriale-dameter	mm	O45	051
	Maksimal spindelhastighed	rpm	4500	4000
	spindelmotorens kraftmoment	Kw/N.m	7,5Kw/47N.m	11Kw/72N.m	Valgfri integreret 11kW/60Nm Valgfri integreret 22kW/170Nm
Power Turret	Power hoved samling model		Fast 4+radilretning4+aksialretning4	oin
	Power hovedmotor	Kw/N.m	SYNTEC 1,7Kw/8,34N.m	SYNTEC 1,7Kw/8,3N.m	To motorer driver otte krafthoveder
	Afstand mellem aksler	mm	65	65
	Krafthovedets maksimale hastighed	r/mm	5000	5000	4000 almindeligt brugt
	Værktøjsmonteringsmetode for strøm		ER25	ER25
Servotårn	Servo tårn model		MK-63RSV-8T	MK-63RSV-8T	Servotårn
X/Z/Y akse fremføring	X/Z/Y-akse Maks. hurtig rejsehastighed	m/min	24	24
	×/Z/Y-akse motoreffekt/drejningsmoment	kw/N.m	YASKAWAI 1,3 KW/8,34 Nm eller SYNTEC 1,8 KW/11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm eller SYNTEC 1,8 KW/11,5 Nm
	X/ZY-akse C3-gradebll skruer		32/32/25	32/32/25
	×/ZY-akse olerguide rais	-	35/35/25	35/35/25
	Xaxiseffektiv rejse	mm	800	800
	Z-akse effektiv vandring	mm	470	470
	Yaxis effektiv rejse	mm	260	260
	InterpolationsY-aksen 90° effekthoved passerer gennem spindelcentret	mm	70	70
Udstyrsspecifikationer	Maskinens nettovægt	kg	3400	3500
	Samlet maskinkraft	KW	13	16.5
	Maskine L×B×H	mm	2200×1580 x1900	2200×1580×1900

Værktøjsmaskinen bliver konstant optimeret; se venligst de faktiske data for værktøjsmaskinen for ovenstående parametre.

Valgfrie varer

Konfigurationselement		CK46-4+4+Y	CK52-4+4+Y
Hovedspindel	Mekanisk spindel	●	●
Hovedspindel	Elektrisk spindel	O	O
controller	X/Z/Yakse fremføring	●	●
controller	FANUC controller		O
Foderakse	Yaskawa	●	●
Foderakse	SYNTEC	O	O
Fastspænding	Træk klemmen tilbage	●	●
Fastspænding	Chuck	O	O
skylle	8 arbejdsstationer	●	●
skylle	12 arbejdsstationer	O	O
Hjælpeudstyr	Dele samler enheden	O	O
	Foderanordning	O	O
	Spåntransportør	O	O
	Automatiseret robot	O	O
	Olietågeudskiller	O	O
