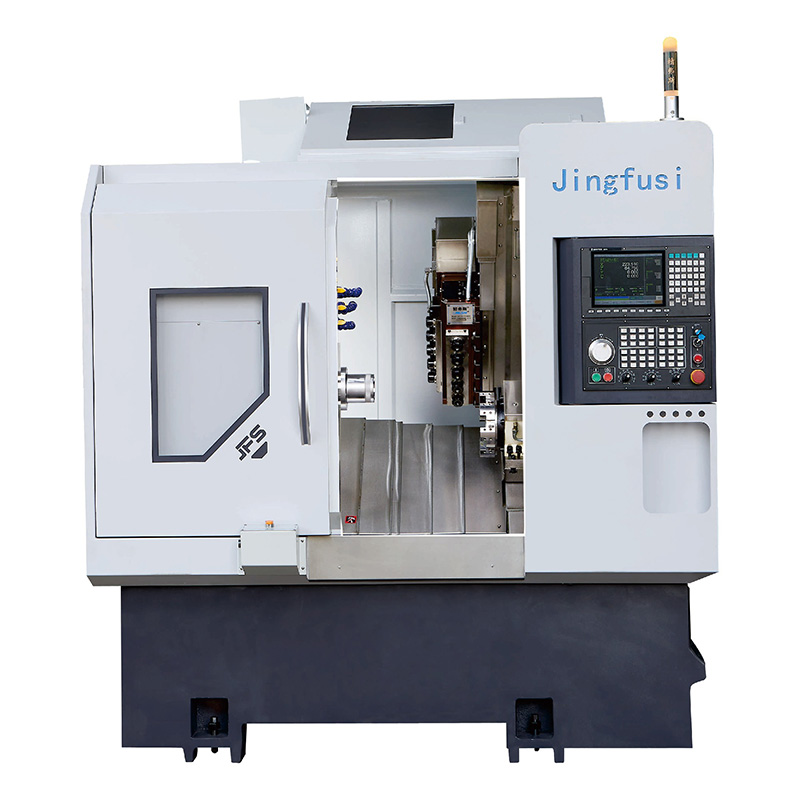

Drejefræser CNC Drejebænk CK46 52-5+5+Y

Jingfusi leverer holdbar CNC drejebænk CK46 52-5+5+Y til globale kunder. Vores produkt er enkelt at betjene og vedligeholde og fungerer meget hurtigt i faktisk brug, hvilket giver kunderne en ekstrem høj produktionseffektivitet. Du er velkommen til at besøge vores fabrik.

Model:CK46/52-5+5+Y

Send forespørgsel

Produkt beskrivelse

Jingfusi er en drejemølle CNC drejebænk CK46 52-5+5+Y fabrik. Følgende er hovedfunktionerne i vores produkt:

. Denne værktøjsmaskine tilbyder hurtigere hastighed, højere præcision og bedre overfladefinish til bearbejdning af små til mellemstore dele sammenlignet med et krafttårn.
. Motorhovedet leveres som standard med en akselafstand på 65 mm og er en type, der kan tilsluttes, hvilket letter udskiftning af motorhovedet eller lejer og forenkler vedligeholdelsen, hvilket reducerer eftersalgsomkostningerne markant.

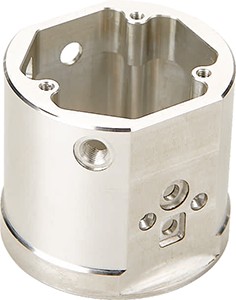

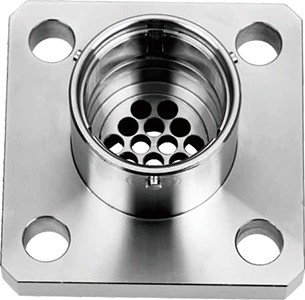

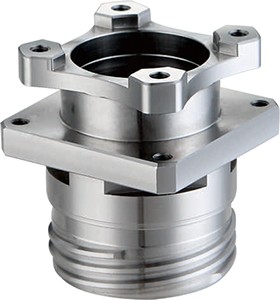

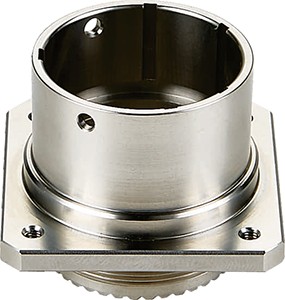

. Fræse- og drejefunktionerne kan bearbejde komplekse materialer såsom rustfrit stål, titanlegeringer og kulstofstål.
. Den integrerede støbning gennemgår udglødning, vibrationstid og andre ældningsprocesser for at sikre langsigtet stabil bearbejdning og forlænge værktøjsmaskinens levetid.

Hovedspecifikation

Model af drejebænk		enhed	CK46-5+5+Y	CK52-5+5+Y	Remart
Bearbejdningskapacitet	Maks. svingdiameter overtræk	mm	0480	0480
	Yaxis effektiv rejse	mm	080	Q80
	Max.drejningslængde	mm	320	320
Spindel	Spindel cente højde for jorden	mm	1150	1150
	Spindelnæse	-	A2-5	A2-6
	Spindelborings diameter	mm	056	Q66
	Maksimal stangmaterialediameter	mm	045	Ø51
	Maksimal spindelhastighed		4500	4000
	Spindelmotoreffekt/moment	r/min Kw/N.m	7,5Kw/47N.m	11Kw/72N.m	Valgfri integreret 11kW/60Nm; Valgfri integreret 22kW/170Nm

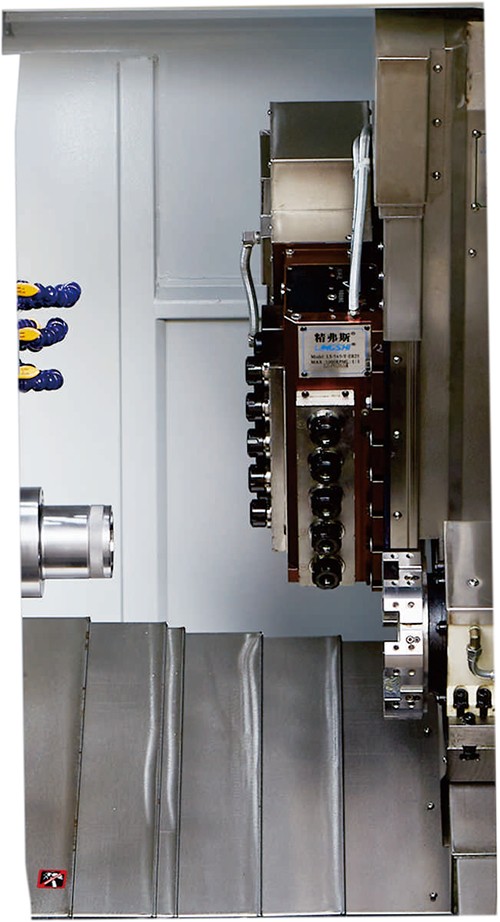

Power Turrett	Power hoved samling model	-	Fast 5+radilretning 5+aksial retning 5	Fast 5+radilretning 5+aksial retning 5
	Power hovedmotor	Kw/N.m	SYNTEC2,4Kw/11,5N.m	SYNTEC2,4Kw/11,5N.m	To motorer driver ti krafthoveder
	Afstand mellem aksler	mm	65	65
	Maksimal f power hea	r/mm	5000	5000	4000 almindeligt brugt
	Tod mouning metho af powe hoved		ER25	ER25
Servotårn	Servo tårn model		MK-63RSV-8T	MK-63RSV-8T	Servotårn
X/Z/Y akse fremføring	XZ/Y-akse Maks. hurtig rejsehastighed	m/min	24	24
	x/Z/Y-akse motoreffekt/drejningsmoment	Kw/N.m	YASKAWAI 1,8 KW/11,5 Nm eller SYNTEC 2,4 KW/11,5 Nm	YASKAWAI 1,8 KW/11,5 Nm eller SYNTEC 2,4 KW/11,5 Nm
	XZM-akse 3-gadeblsces	-	32/32/25	32/32/25
	X/ZY-akse rulleføringsskinner	-	35/35/30	35/35/30
	Xaxis effektiv rejse	mm	800	800
	Z-akse effektiv vandring	mm	470	470
	Yaxis effektiv rejse	mm	310	310
	Interpolations Y-aksen 90° effekthoved passerer gennem spindelcentret	mm	70	70
Udstyrsspecifikationer	Maskinens nettovægt	kg	3500	3600
	Samlet maskinkraft	KW	14	17.5
	Maskine L×B×H	mm	2200×1580 ×2000	2200×1580×2000

Værktøjsmaskinen bliver konstant optimeret; se venligst de faktiske data for værktøjsmaskinen for ovenstående parametre.

Valgfrie varer

Konfigurationselement		CK46-5+5+Y	CK52-5+5+Y
Hovedspindel	Mekanisk spindel	●	●
Hovedspindel	Elektrisk spindel	O	O
controller	X/Z/Yakse fremføring	●	●
controller	FANUC controller	O	O
Foderakse	Yaskawa	●	●
Foderakse	SYNTEC	O	O
Fastspænding	Træk klemmen tilbage	●	●
Fastspænding	Chuck	O	O
skylle	8 arbejdsstationer	●	●
skylle	12 arbejdsstationer	O	O
Hjælpeudstyr	Dele cllect enhed	O	O
	Foderanordning	O	O
	Spåntransportør	O	O
	Automatiseret robot	O	O
	Mekanisk spindel	O	O
