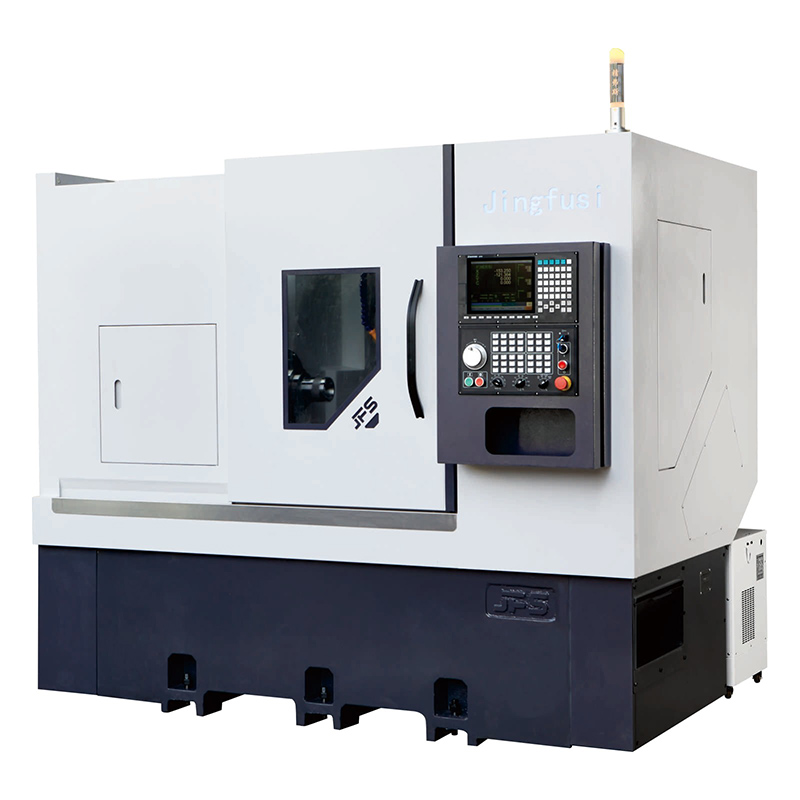

Power Turret CNC drejebænk CK52D 76DTYW

Jingfusi er en professionel fabrik, der producerer i Power Turret CNC drejebænk CK52D 76DTYW. Dette produkt tilbyder stabil bearbejdningsydelse og har modtaget positiv feedback fra mange kunder. Dette gør det muligt i høj grad at forbedre arbejdseffektiviteten i praktiske applikationer, hvilket skaber højere produktivitet for kunderne. Kontakt os venligst.

Model:CK52D/76DTYW 8000

Send forespørgsel

Produkt beskrivelse

Værktøjsmaskinen bliver konstant optimeret; se venligst de faktiske data for værktøjsmaskinen for ovenstående parametre.

Produktoverlegenhed

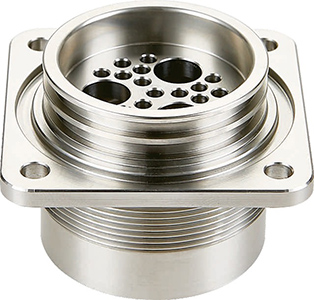

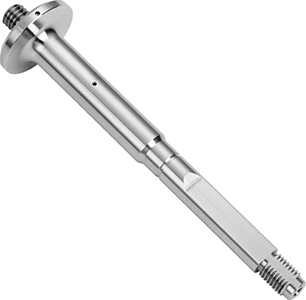

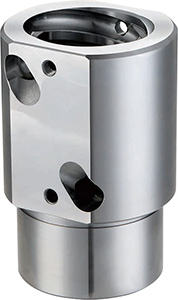

·Den har sine egne dreje- og fræsefunktioner til at bearbejde komplekse materialer såsom rustfrit stål, titanlegering, kulstofstål osv.
Virtuel Y-akse er stivere end vertikal Y-akse;
Virtuel Y-akse er lettere at justere rundhed end lodret Y-akse;
Lodret Y-aksevandring er lettere at udvide end virtuel Y-aksevandring;
Lodret Y-akse kan opnå bedre overfladefinish end virtuel Y-akse;
Lodret Y-akse er lettere at programmere end virtuel Y-akse.

Produktfunktion

·Ved normal brug kan 0° power-hovedet rotere op til 8000 RPM, mens 90° Power Head kan rotere op til 6500 RPM under normal brug.

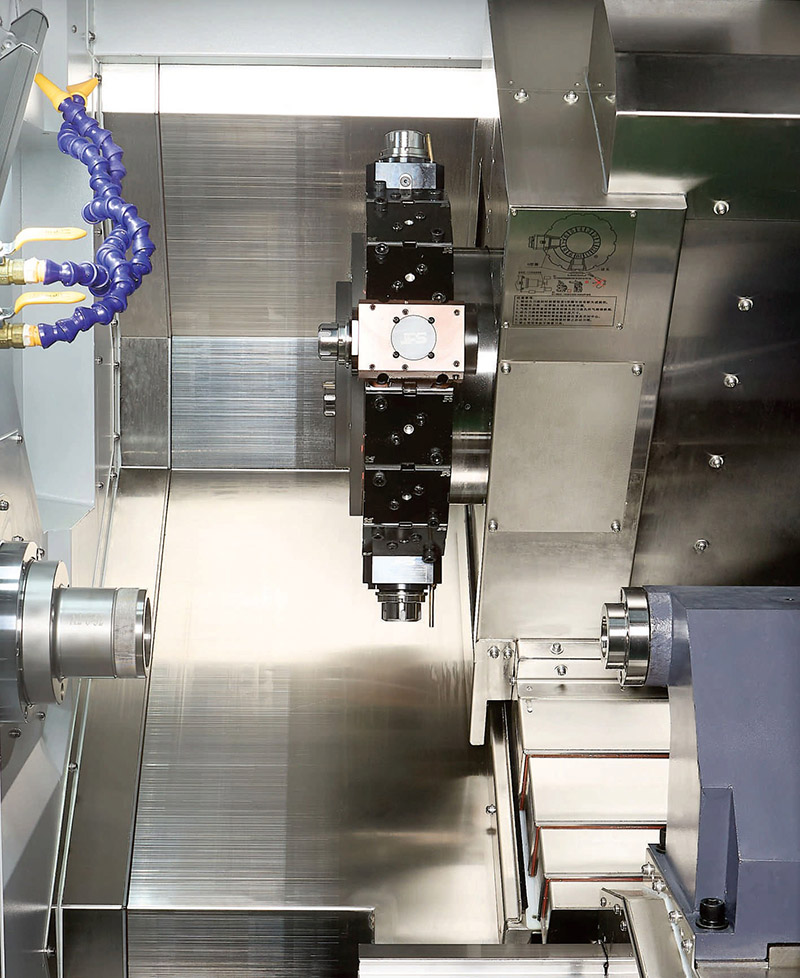

· Tårnet vedtager gearløs modultransmission, hvilket i høj grad reducerer varmekilden og sikrer bearbejdningsnøjagtigheden.
·Den kan også udføre højglansdrejning og fræsning, og værktøjets levetid forlænges.
· Programmerbar tailstock kontrol for dette produkt.
·Den har sine egne dreje- og fræsefunktioner til at bearbejde komplekse materialer såsom rustfrit stål, titanlegering, kulstofstål osv.
· Vi vedtager integreret design af sidespånafladning og bagspånafladning, som kan installeres vilkårligt.
· Ældningsbehandlingen af hele støbningen kan sikre langsigtet stabil bearbejdningsydelse og maskinens levetid.

Hovedspecifikation

Model af drejebænk		enhed	CK52DTYW	CK76DTYW	CK46DTYW	Remart
Bearbejdningskapacitet	Max.svingdiameter over seng	mm	Q600	Q600	Q600
	Maksimal drejediameter	mm	Q230	0230	Q230	Disk
	Max.drejningslængde	mm	430	430	430
Spindel	Spindel centreret højt fra jorden	mm	1150	1150	1150
	Spindelnæse		A2-6	A2-8	A2-5
	Spindelborings diameter	mm	Q66	Q86	ø56
	Maksimal stangmaterialediameter	mm	051	072	045
	Maksimal spindelhastighed	rpm	4000	3500	4500
	Spindelmotoreffekt/moment	Kw/N.m	11Kw/72Nm	15Kw/143Nm	7,5 Kw/47 Nm	Valgfri integreret 11kW/60Nm/ Valgfri integreret 22kW/170Nm
Power Turret	Power tårn model	-	BMT55-16T	BMT55-16T	BMT55-16T	JFS indbygget Direct Drive-tårn
	Turet motoreffekt/drejningsmoment	Kw/N.m	7,5 Kw/22 Nm	7,5KW/22 N.m	7,5KW/22 N.m
	Power revolverværktøj max.hastighed	r/mm	8000	8000	8000	0° kan betjenes ved 8000 RPM, og 90° kan betjenes ved 6500 RPM.
X/Z/Y akse fremføring	XIZ akse Maxfst rejsehastighed	m/min	24	24	24
	Y-akse Maks. hurtig kørehastighed	m/min	15	15	15
	X/Z/Y-akse motoreffekt/drejningsmoment	Kw/N.m	YASKWA1,8KW/15Nm Eller SYNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m
	XIZN-akse C3-kugleskruer	-	32/32/40	32/32/40	32/32/40
	X/ZMY-akse rullestyr ralis	-	35/35/35	35/35/35	35/35/35
	X-akse effektiv vandring	mm	248	248	248
	Zaxis effektiv rejse	mm	460	460	460
	Y-akse effektiv vandring	mm	112(±56)	112(±56)	112(±56)
	spindfe endeasses gennem	mm	30	30	30	2777 Carlin
tailstock	Tailstock rejser	mm	450	450	450
tailstock	Ejektor tilspidset hul	MK	Mohs 5#	Morse 5#	Morse 5#
Udstyrsspecifikationer	Maskinens nettovægt	kg	4100	4200	4000
	Samlet maskinkraft	KW	24.5	28.5	21
	Maskine L×B×H	mm	2450×1700×2000	2450×1700×2000	2450×1700×2000

Værktøjsmaskinen bliver konstant optimeret; se venligst de faktiske data for værktøjsmaskinen for ovenstående parametre.

Valgfrie varer

Konfigurationselement		CK52DTYW	CK76DTYW	CK46DTYW
Hovedspindel	Mekanisk spindel	●	●	●
Hovedspindel	Elektrisk spindel	O	O	O
controller	X/Z/Yakse fremføring	●	●	●
Foderakse	Yaskawa	●	●	●
Foderakse	SYNTEC	O	O	O
skylle	BMT55 Power Turbo	●	●	●
skylle	BMT65 Power Turbo	二	O	O
tailstock	mans 5#	O	O	O
Fastspænding	Træk klemmen tilbage	●	●	●
Fastspænding	Chuck	O	O	O
Hjælpeudstyr	Dele samler enheden	O	O	O
	Foderanordning	O	O	O
	Spåntransportør	O	O	O
	Automatiseret robot	O	O	O
	Olietågeudskiller	O	O	O
