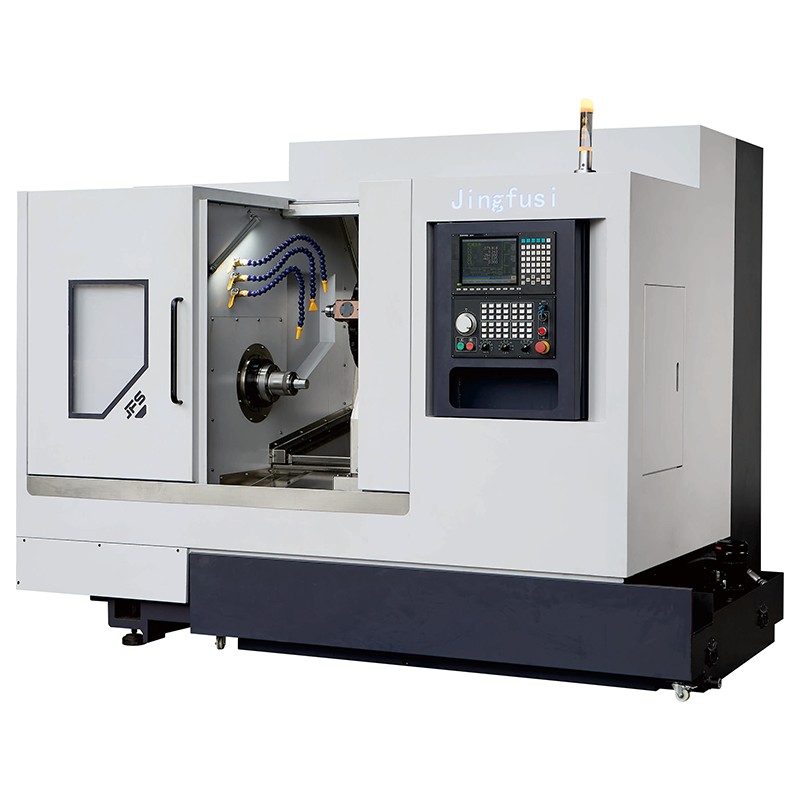

Power Turret CNC drejebænk CK46 52 76DT

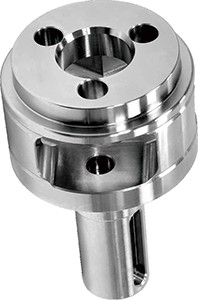

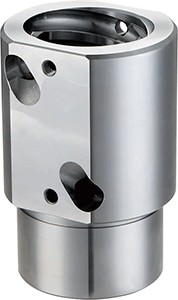

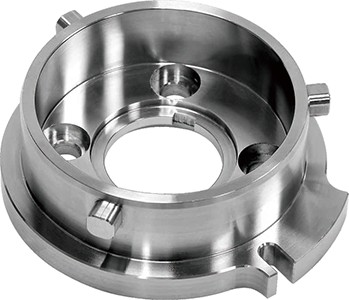

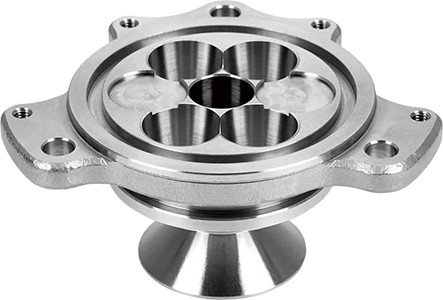

Jingfusi har produceret højkvalitets Power Turret CNC drejebænk CK46 52 76DT. Vi vælger at anvende gearløs modultransmission, som eliminerer varmekilden fra kilden og er befordrende for stabil garanti for bearbejdningsnøjagtighed. Maskinen integrerer fræse- og drejefunktioner og kan fleksibelt bearbejde komplekse materialer som rustfrit stål, titanlegering, kulstofstål mv.

Model:CK46/52/76DT

Send forespørgsel

Produkt beskrivelse

Jingfusi Power Turret CNC Drejebænk CK46 52 76DT fra fabrikken i Kina er udstyret med to højtydende krafthoveder, den maksimale hastighed på 0° krafthoved under normale arbejdsforhold kan nå 8000 RPM, og 90° Power Head kan nå 6500 RPM.

Produktfunktion

Under forudsætningen af ensartet form, støbeorganisation, ældningsbehandling og monteringsnøjagtighed har den virtuelle Y-akse og den vertikale Y-akse deres egne fordele: Virtuel Y-akses stivhed er bedre, rundhedsjustering er mere problemfri; lodret Y-akseslag er let at forlænge, bearbejdningsfinishen er bedre, programmeringsbesværet er lavt, og det er hurtigt at starte.

Chipfjernelsessystem vedtager integreret design af side og bagside, fleksibel installationstilstand, velegnet til forskellige produktionsscenarier. Derudover er hele støbningen blevet udglødet, vibrationsældning og anden flerkanals procesbehandling for at sikre langsigtet stabil drift af udstyret og effektivt forlænge hele maskinens levetid.

Hovedspecifikation

Model af drejebænk		enhed	O66	CK52DT virtuel Y	CK76DT virtuel Y	Remart
Bearbejdningskapacitet	Max gyngediameter over sengen	mm	700	ø700	700
	Maksimal drejediameter	mm	Q300	0300	Ø300
	Max.drejningslængde	mm	480	480	480
Spindel	spindel hydraulisk chuck	i	6"	Q66	10"
	tappens midterhøjde fra jorden	mm	1050	1050	1050
	Spindelnæse	-	A2-5	A2-6	A2-8
	Spindelborings diameter	mm	Ø56	066	Q86
	Maksimal diameter på stangens materiale	mm	Ø45	051	072
	Maksimal spindelhastighed	rpm	4500	4000	2000
	Spindelmotoreffekt/moment	Kw/N.m	7,5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	Power tårn model		BMT45-16T	BMT55-16T	BMT55-16T
Power Turret	se motor maksimal hastighed power/orgue	Kw/N.m7	7,5KW/22N.mor 11KW/42Nm	7,5Kw/22N.mor 11KW/42Nm	75Kw/22Nm eller 1KW/42Nm
Power Turret	Power revolverværktøj max.hastighed	r/mm	8000 eller 6000	8000 eller 6000	8000 eller 6000
X/Z/Y akse fremføring	×ZN-akse Maks.hurtig kørehastighed	m/min	24	24	24
	×ZY-xis motoreffekt/drejningsmoment	Kw/N.m	3,1 KW/15 Nm	3,1 KW/15 Nm	3,1 KW/15 Nm
	×ZY-akse C3-grad bll skruer	-	32/40/40	32/40/40	32/40/40
	×/Z/Y-akse rulleføringsskinner	-	35/45/45	35/45/45	35/45/45
	Xaxis effektiv rejse	mm	500	500	500
	Z-akse effektiv vandring	mm	530	530	530
	Interpolation Y-akseeffektiv vandring	mm	+48,-52	+48,-52	+48,-52
	Interpolations Y-aksen 90° effekthoved passerer gennem spindelcentret	mm	60	70	70
Udstyrsspecifikationer	Maskinens nettovægt	kg	5000	5000	5100
	Samlet maskinkraft	KW	34	37	37
	Maskine L×B×H	mm	2600×2050×2040	2600×2050 ×2040	2600 × 2050 × 2040

Værktøjsmaskinen bliver konstant optimeret; se venligst de faktiske data for værktøjsmaskinen for ovenstående parametre.

Valgfrie varer

Konfigurationselement		O66	CK52DT virtuel Y	CK76DT virtuel Y
Hovedspindel	Mekanisk spindel	●	●	●
Hovedspindel	Elektrisk spindel	O	O	O
controller	X/Z/Yakse fremføring	●	●	●
Foderakse	Yaskawa	O	O	O
Foderakse	SYNTEC	●	●	●
Turrett	Direkte drevet højhastigheds-krafttårn	●	●	●
	Taiwan Maikun power turet	O	O	O
	Tysk Paitech krafttårn	O	O	O
Fastspænding	Træk klemmen tilbage	●	●	●
Fastspænding	Chuck	O	O	O
Hjælpeudstyr	Dele samler enheden	O	O	O
	Foderanordning	O	O	O
	Spåntransportør	O	O	O
	Automatiseret robot	O	O	O
	Olietågeudskiller	O	O	O
