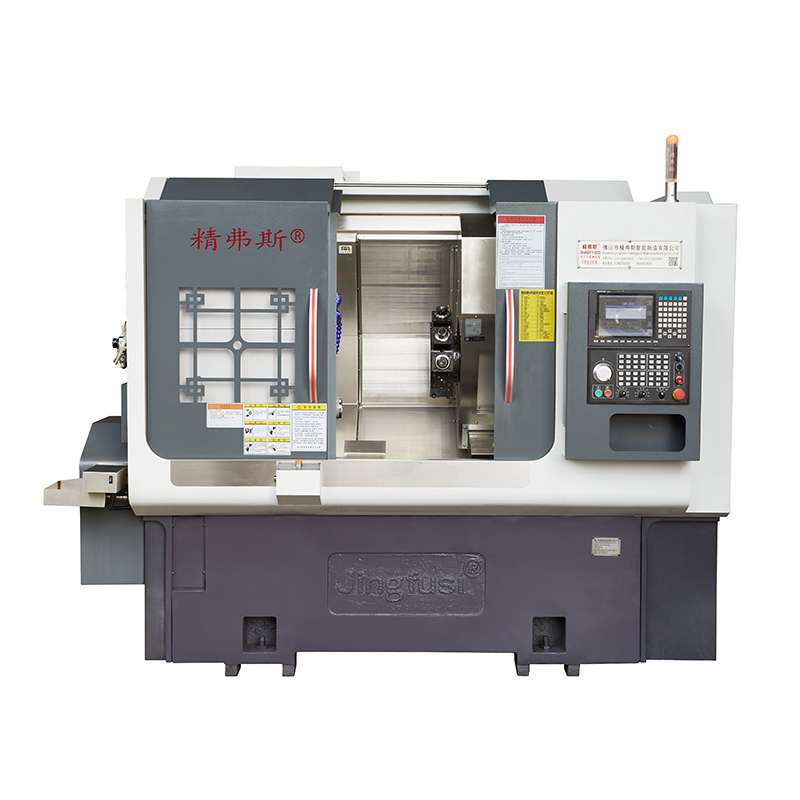

Multi-tasking drejning og fræsning af CNC-maskine

Introduktion af multi-tasking drejning og fræsning af CNC-maskine-den perfekte løsning til bearbejdning af komplekse komponenter med høj præcision og effektivitet. Denne CNC -drejnings- og fræsningscentre er bygget til at håndtere både drejnings- og fræsningsoperationer, hvilket gør det til en alsidig tilføjelse til enhver CNC -butik.

Model:CK46DTY

Send forespørgsel

Produkt beskrivelse

En af nøglefunktionerne i denne multitasking CNC -drejebænk er dens evne til at udføre flere operationer på et enkelt emne, hvilket reducerer opsætningstiden markant og øger produktiviteten. Dets avancerede CNC-system sikrer ensartede og præcise resultater hver gang, hvilket gør det til et ideelt valg til fremstilling med højt volumen.

Multi-tasking-drejning og fræsning af CNC-maskine er i stand til at håndtere en lang række materialer, fra plast til metaller og alt derimellem. Dens robuste konstruktion sikrer enestående holdbarhed og langvarig ydeevne, mens dets ergonomiske design gør det nemt at betjene og vedligeholde.

Denne CNC Multitask Mill Turn Machine leveres med en række standard- og valgfri funktioner til at imødekomme dine specifikke bearbejdningsbehov. Dens kraftfulde spindel og avancerede skæreværktøjer leverer enestående hastighed og nøjagtighed, mens dens automatiske værktøjsskifter giver mulighed for hurtige og lette værktøjsændringer uden nogen afbrydelse af bearbejdningsprocessen.

Uanset om du bearbejdning af komplekse komponenter til rumfart, forsvar, bilindustrien eller enhver anden industri, er CNC Multi-Tasking Turning Center Machine det perfekte valg. Med sin overlegne ydelse, alsidighed og pålidelighed er denne maskine sikker på at overgå dine forventninger og hjælpe dig med at tage dine bearbejdningsevne til det næste niveau.

Sammenfattende er multi-tasking-drejning og fræsning af CNC-maskine en spilskiftende tilføjelse til enhver CNC-butik. Det tilbyder uovertruffen ydeevne, præcision og effektivitet, hvilket gør det til den perfekte løsning til alle dine bearbejdningsbehov. Gå ikke glip af muligheden for at tage din virksomhed til det næste niveau-Invester i den 5 Axis Multi-Tasking CNC-maskine i dag!

Maskinens rejsediagram

Automatic Turret Turning and Milling Machine

Produktoplysninger

Parameterliste

punkt	Model af drejebænk	enhed	CK52DTY	CK76DTY	CK46DTY
Behandling af omfang	Maksimal rotationsdiameter på spindlen	mm	Ø 700
	Maksimal drejende ydre cirkellængde	mm	520
	Maksimal stangdiameter	mm	Ø 55	Ø 72	Ø 45
hovedakse	Maksimal spindelhastighed	r/min	4200 (indstilling 3500)	3200 (indstilling 2000)	6000 (sæt 4500)
	Spindelhovedtype		A2 - 6	A2 -8	A2 - 5
	Spindel gennem hullers diameter	mm	Ø 66	Ø 86	Ø 56
foder	X/Z/Y Axis Maksimalt slagtilfælde	mm	260/500/± 60
	90 ° Power Head, der passerer gennem midten af spindlen	mm	30
	Maksimal hurtig bevægelse af x/z/y -aksen	m/min	24 (indstilling 16)/ 24 (indstilling 16)/ 14 (indstilling 8)
	X/Z/Y Axis Skruestang	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Power Turret	Power Turret Model (Power Turret)	Bmt	BMT55
	Power Head Collet	ER	ER32
	Fast værktøjsholder størrelse	mm	25x25
	Bore Holder Shank Diameter	mm	Ø32
Elektrisk maskiner	Hovedmotorkraft/drejningsmoment	KW / NM	11 kW/nominel 72nm	15 kW/nominel 98nm	7,5 kW/nominel 47nm
	X/Z/Y Axis Motor Power/Moment	KW / NM	Yaskawa 2,9 kW /18,6nm 0
	Power/Moment of Turret Power Head Motor	KW / NM	Ny generation 3,1 kW/15nm
	Maksimal hastighed på tårnkraftmotor	r/min	6000 (indstilling 4000), fælles hastighed≤4000
	Power Head Motor Power/Moment	KW / NM	3.1 kW/15nm
	Kraft/drejningsmoment af tårnværktøj, der skifter motor	KW / NM	Ny generation1,0 kW /3,1nm
Tailstock	Tailstock -slagtilfælde	mm	520
	Maksimalt hydraulisk slagtilfælde	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	Mohs 5#
	Maksimal afstand mellem spids og chuck	mm	690
andre	Spindelpositioneringsbremseenhed		Hydraulisk, valgfri programmerbar
	Bedhældning	°	30 ° eller 15 °
	Maskinværktøjslængde x bredde x højde	mm	2500x1680x1900
	Samlet vægt af hele maskinen	Kg	5000 kg
	Total magt	KW	20
	Gennemsnitligt strømforbrug	KW / H.	3

Maskinværktøjsnøjagtighed

Maskinnøjagtighed, Jingfus Factor Standard ：
Større testelement	Skematisk diagram	Detektionsmetode	Fabriksstandard


Spindel radial beat		Detekterer runout af den ydre kegle	0.0035


X-akse gentagelsesposition		Registrer gentagen placering af X-aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.003


Z-akse gentagelsesposition		Registrer gentagen placering på Z -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.003


Y-aksen gentages position		Registrer gentagen placering på Y -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.004


C Axis Gentag position		Registrer omplaceringen af C-aksen fast punkt, bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering	20 bue sekunder


C Axis Position Rotary		Registrer den tilfældige positionsnøjagtighed af C-aksen, bemærk: Forudsig først 50 gange for at udligne fejlen i den kolde motor og den varme motor, og kontroller derefter de gentagne indstillinger	72 bue sekunder


Power Head klemme beat		Kegle beat	0.015

Power Head klemme beat		Klemning	0.01

Hvis kunden ønsker at teste ISO- eller VD1 -nøjagtigheden af X/Z/Y -aksen, bestemmes den på tidspunktet for skrivningen af kontrakten. Kunden skal teste denne vare på samme tid for den indledende accept af Jingfusi Factory.
