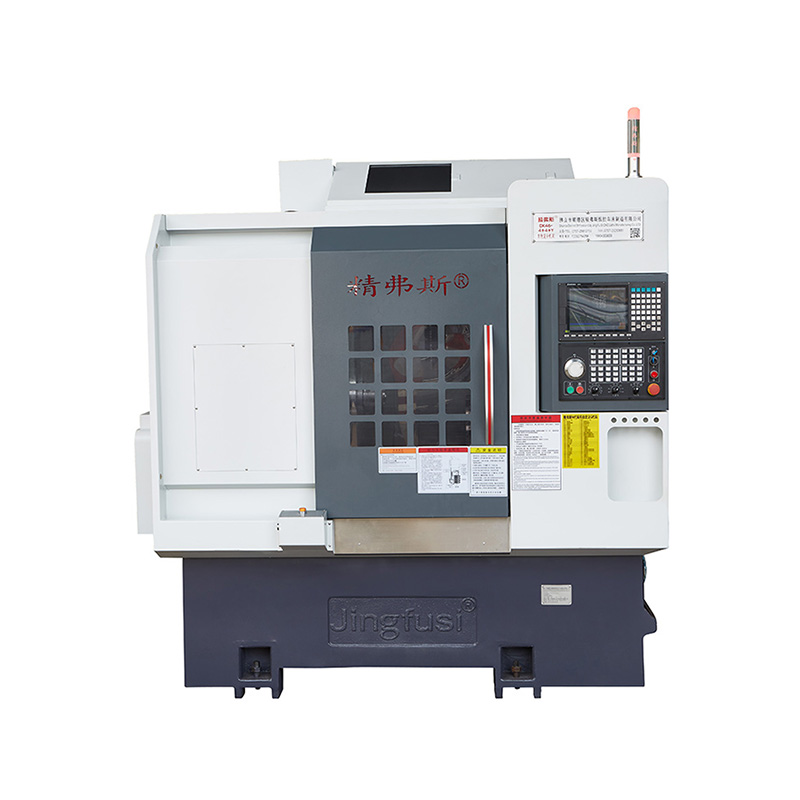

Økonomisk driftsmaskinemaskine

Jingfusi® økonomisk drejemaskin er designet med en kraftig spindelbremsehjælpemekanisme til forbedring af stivheden under behandlingen af dele. Det direkte værktøjsskiftningssystem sparer de komplicerede trin i værktøjsskiftningsproceduren og forkorter køretiden for at ændre værktøjet, opnå effektiv behandling og spare omkostninger for brugerne.

Model:CK76DTY

Send forespørgsel

Produkt beskrivelse

Jingfusi® Economical Drej-møllebearbejdningsmaskinen er en 3-akset (x, y, z) multi-station computer numerisk kontrolleret drejning og fræserforbindelse drejebænk. Det integrerer drejning, fræsning, boring, kedelig, tapping og andre funktioner i en enhed. Det kan udføre ende- og sidefræsning, boring, tapping og anden kombineret behandling. Det er især velegnet til behandling af nogle roterende dele med komplekse former og krav til høj præcision. Det kan afslutte alle eller de fleste af behandlingstrinnene i en klemme. Sørg for nøjagtighed, forbedre effektiviteten og reducere omkostningerne.

Jingfusi® Machine Travel Diagram

Produktoplysninger

Parameterliste

punkt	Model af drejebænk	enhed	CK52DTY	CK76DTY	CK46DTY
Behandling af omfang	Maksimal rotationsdiameter på spindlen	mm	Ø 700
	Maksimal drejende ydre cirkellængde	mm	520
	Maksimal stangdiameter	mm	Ø 55	Ø 72	Ø 45
hovedakse	Maksimal spindelhastighed	r/min	4200 (indstilling 3500)	3200 (indstilling 2000)	6000 (sæt 4500)
	Spindelhovedtype		A2 - 6	A2 -8	A2 - 5
	Spindel gennem hullers diameter	mm	Ø 66	Ø 86	Ø 56
foder	X/Z/Y Axis Maksimalt slagtilfælde	mm	260/500/± 60
	90 ° Power Head, der passerer gennem midten af spindlen	mm	30
	Maksimal hurtig bevægelse af x/z/y -aksen	m/min	24 (indstilling 16)/ 24 (indstilling 16)/ 14 (indstilling 8)
	X/Z/Y Axis Skruestang	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Power Turret	Power Turret Model (Power Turret)	Bmt	BMT55
	Power Head Collet	ER	ER32
	Fast værktøjsholder størrelse	mm	25x25
	Bore Holder Shank Diameter	mm	Ø32
Elektrisk maskiner	Hovedmotorkraft/drejningsmoment	KW / NM	11 kW/nominel 72nm	15 kW/nominel 98nm	7,5 kW/nominel 47nm
	X/Z/Y Axis Motor Power/Moment	KW / NM	Yaskawa 2,9 kW /18,6nm 0
	Power/Moment of Turret Power Head Motor	KW / NM	Ny generation 3,1 kW/15nm
	Maksimal hastighed på tårnkraftmotor	r/min	6000 (indstilling 4000), fælles hastighed≤4000
	Power Head Motor Power/Moment	KW / NM	3.1 kW/15nm
	Kraft/drejningsmoment af tårnværktøj, der skifter motor	KW / NM	Ny generation1,0 kW /3,1nm
Tailstock	Tailstock -slagtilfælde	mm	520
	Maksimalt hydraulisk slagtilfælde	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	Mohs 5#
	Maksimal afstand mellem spids og chuck	mm	690
andre	Spindelpositioneringsbremseenhed		Hydraulisk, valgfri programmerbar
	Bedhældning	°	30 ° eller 15 °
	Maskinværktøjslængde x bredde x højde	mm	2500x1680x1900
	Samlet vægt af hele maskinen	Kg	5000 kg
	Total magt	KW	20
	Gennemsnitligt strømforbrug	KW / H.	3

Maskinværktøjsnøjagtighed

Maskinnøjagtighed, Jingfus Factor Standard ：
Større testelement	Skematisk diagram	Detektionsmetode	Fabriksstandard


Spindel radial beat		Detekterer runout af den ydre kegle	0.0035


X-akse gentagelsesposition		Registrer gentagen placering af X-aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.003


Z-akse gentagelsesposition		Registrer gentagen placering på Z -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.003


Y-aksen gentages position		Registrer gentagen placering på Y -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.004


C Axis Gentag position		Registrer omplaceringen af C-aksen fast punkt, bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering	20 bue sekunder


C Axis Position Rotary		Registrer den tilfældige positionsnøjagtighed af C-aksen, bemærk: Forudsig først 50 gange for at udligne fejlen i den kolde motor og den varme motor, og kontroller derefter de gentagne indstillinger	72 bue sekunder


Power Head klemme beat		Kegle beat	0.015

Power Head klemme beat		Klemning	0.01

Hvis kunden ønsker at teste ISO- eller VD1 -nøjagtigheden af X/Z/Y -aksen, bestemmes den på tidspunktet for skrivningen af kontrakten. Kunden skal teste denne vare på samme tid for den indledende accept af Jingfusi Factory.
