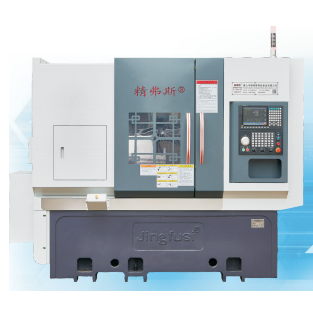

CNC Turret Type Automatisk drejebane

Vi er glade for at introducere dig til Jingfusi® high-end CNC-tårntypen automatisk drejebænk med det formål at uddybe din viden om dette ekstraordinære produkt. Vi glæder os varmt velkommen både vores nye og værdsatte kunder til at fortsætte deres partnerskab med os, når vi stræber mod en lysere fremtid sammen.

Model:CK52T-600

Send forespørgsel

Produkt beskrivelse

Du inviteres hjerteligt til at besøge vores fabrik og udforske den nyeste, konkurrencedygtige pris- og topkvalitet Jingfusi® CNC Turret Type Automatic Lathe, der i øjeblikket er i høj efterspørgsel. Vi forventer ivrigt muligheden for at samarbejde med dig.

CNC Turret Type Automatisk drejebænksproduktoplysninger

CNC Turret Type Automatisk drejebænkparameterliste

projekt	Tilfreds	enhed	CK52T-600	CK76T-600	CK46T-600
Behandling af omfang	Maksimal rotationsdiameter på spindlen	mm	Ø 800
	Blokstype	mm	Ø 180 ~ 400
	Maksimal drejelængde	mm	560
	Maksimal stangdiameter	mm	Ø 51 ~ 55	Ø 72	Ø 45
hovedakse	Spindelhovedtype		A2-6	A2 -8	A2-5
	Spindel gennem hullers diameter	mm	Ø 66	Ø 86	Ø 56
	Maksimal spindelhastighed	r/min	4200	3200	6000
	Spindel sæt hastighed	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
foder	Maksimal rejse på X/Z -aksen	mm	230/600
	Z-akse effektivt slagtilfælde	mm	570
	Maksimal hurtig bevægelse af X/Z -aksen	m/min	24
	X/Z -akseindstilling for hurtig bevægelse	m/min	16/18
	X/Z Axis Roller Skruespecifikationer	mm	40
	X/Z Axis Gauge Specifikationer	mm	35/45
Tolv position servo tårn	Tolv position Servo Turret Centerhøjde		100
	Knivtårn modsat kant (ydre diameter)	mm	385
	Midthøjde på tårn	mm	100
	Antal tårnblade	lave	12
	Interferensdiameter af tilstødende værktøjsbehandling	mm	Ø180
	Fast værktøjsholder størrelse	mm	25x25
	Knivholder håndtagsdiameter	mm	Ø25
Elektrisk maskiner	Hovedmotorkraft/drejningsmoment	KW / NM	11 kW/nominel 72nm	15 kW/nominel 98nm	7,5 kW/nominel 47nm
	X/Z-akse motorisk effekt/drejningsmoment	KW / NM	Yaskawa 1,8 kW/11,5nm. Valgfri ny generation 2,4 kW/bedømt 11,5nm
	Kraft/drejningsmoment af tårnværktøj, der skifter motor	KW / NM	Ny generation 1,0 kW/3,1nm
	Kølesystemets motoriske strøm	KW	0.3
	Højtrykkølingssystem Motorkraft	KW	3
Tailstock	Tailstock -slagtilfælde	mm	420
	Maksimalt slag af halehjeket ejektorstift	mm	100
	TailStock Ejector Pin Drive Form		Hydraulisk, stærk stivhed
	Tailstock Top Needle Cone Hole Taper	Mk	Mohs 5 #, svinger ikke eller fordrejer under præcisionsbearbejdning.
	Maksimal afstand mellem spids og chuck	mm	690
andre	Bedhældning	°	30 ° eller 15 °
	Maskinværktøjslængde x bredde x højde	mm	2500x1600x1700
	Samlet vægt af hele maskinen	Kg	Den samlede vægt af hele maskinen er 4500 kg med en valgfri samlet vægt på 3500 kg minus 10000 yuan
	Total magt	KW	20
	Gennemsnitligt strømforbrug	KW / H.	3

CNC Turret Type Automatisk drejebænkemaskinsværktøjsnøjagtighed

Maskinnøjagtighed, Jingfus Factor Standard ：
Større testelement	Skematisk diagram	Detektionsmetode	Fabriksstandard


Spindel radial beat		Detekterer runout af den ydre kegle	0.0025


X-akse gentagelsesposition		Registrer gentagen placering af X-aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.0025


Z-akse gentagelsesposition		Registrer gentagen placering på Z -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.0025


Hvis kunden ønsker at teste ISO- eller VD1 -nøjagtigheden af X/Z/Y -aksen, bestemmes den på tidspunktet for skrivningen af kontrakten. Kunden skal teste denne vare på samme tid for den indledende accept af Jingfusi Factory.
