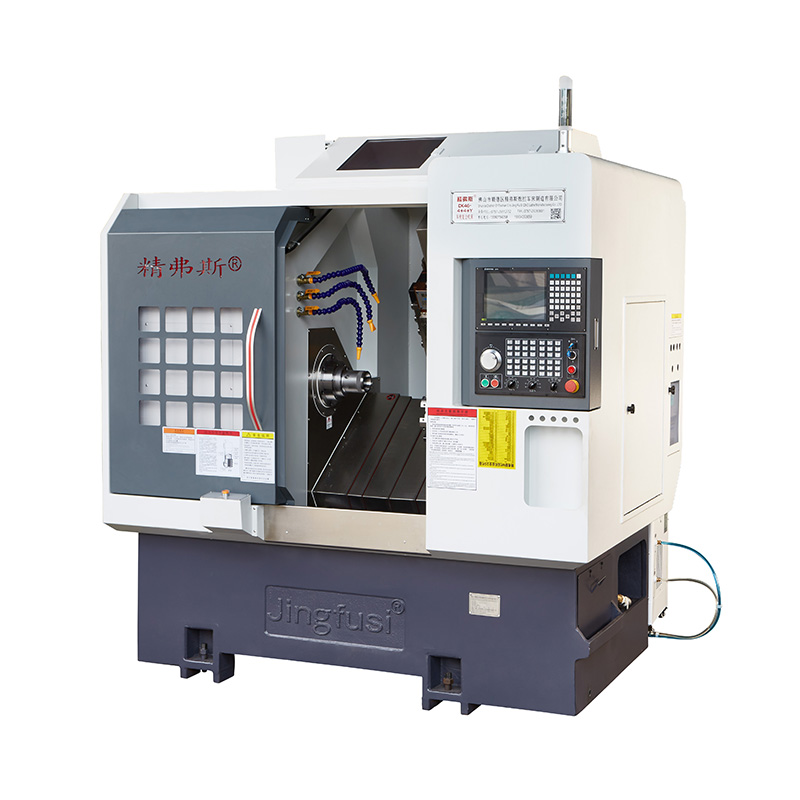

CNC TURNING MALLING COMPOUND MASHINING CENTER

CNC -drejningsfræsningsforbindelsescentret er ideel til fremstilling af indviklede og meget præcise roterende komponenter. Det muliggør gennemførelse af flertallet, hvis ikke alle, af bearbejdningsoperationerne i en enkelt opsætning. Dette garanterer ikke kun præcision, men forbedrer også produktivitet og omkostningseffektivitet.

Model:CK46-4+4+Y

Send forespørgsel

Produkt beskrivelse

Karakteristika ved CNC -drejningsfræsningsforbindelsescenter:

Minimeret klemme: reducerer behovet for flere klemmeoperationer, hvilket forbedrer både effektivitet og nøjagtighed.

Hurtige værktøjsændringer: Understøtter højhastighedsværktøjsændringer, forenkling af værktøjsarrangement for mere praktisk bearbejdning.

Omfattende bearbejdning: Tilbyder en række funktioner til at lette sammensat behandling af slutflader og sider, hvilket muliggør alsidige bearbejdningsevne.

Maskinens rejsediagram

CNC Turning Milling Compound Machining Center

Produktoplysninger

Parameterliste

punkt	Model af drejebænk	enhed	CK46-4+4+Y.	CK52-4+4+Y.
Behandling af omfang	Sving over sengen	mm	Ø 500
	Maksimal drejende ydre cirkellængde	mm	320
	Maksimal stangdiameter	mm	Ø 45	Ø 51 ~ 55
hovedakse	Spindelhovedtype		A2-5	A2-6

	Spindel gennem hullers diameter	mm	Ø 56	Ø 66
	Maksimal spindelhastighed	r/min	6000 (indstillet til 4500)	4500 (indstillet til 3500)
foder	Effektiv rejse af X/Z/Y -aksen	mm	800/470/260

	Maksimal hurtig bevægelse af x/z/y -aksen	m/min	24 (indstilling 18)/24 (indstilling 18)/15 (indstilling 8)
	X/Z/Y Axis Skruestang	mm	32/32/25
	X/Z/Y Axis Rail	mm	35/35/25
Knivtårn	Otte station tårn	PCS	8 stationer, kan være udstyret med dobbelthulværktøjsholdere, valgfrit med 12 stationer
Power Head	Power Head Tool Holding Form		ER25


	Power Head Tool	PCS	Z-akse 4+x-akse 4, med 4 yderligere faste værktøjsholdere installeret
	Maksimal hastighed på strømhovedet	r/min	6000 (indstillet til 4000), kan ofte bruges til at behandle produkter fra 4000
	Afstand mellem krafthovedskaftet og skaftet	mm	65
Elektrisk maskiner	Hovedmotorkraft/drejningsmoment	KW / NM	Ny generation 7,5 kW, 47,75nm. Ståldele med en behandlingskapacitet på over 80 kan eventuelt være udstyret med 11 kW, 70,03nm

	X/Z/Y Axis Motor Power/Moment	KW / NM	1,3 kW/8,39nm
	X/Z Power Head Motor Power/Moment	KW / NM	1,7 kW/8nm
	Maksimal hastighed på strømhovedmotor	r/min	5000
andre	Spindelpositioneringsbremseenhed		Hydraulisk tryk


	Bedhældning	°	35 °
	Maskinværktøjslængde x bredde x højde	mm	2200x1580x1900
	Samlet vægt af hele maskinen	Kg	3430
	Total magt	KW	13
	Gennemsnitligt strømforbrug	KW / H.	2

Maskinværktøjsnøjagtighed

Maskinnøjagtighed, Jingfus Factor Standard ：
Større testelement	Skematisk diagram	Fabriksstandard


Spindel radial beat		Detekterer runout af den ydre kegle	0.0035


X-akse gentagelsesposition		Registrer gentagen placering af X-aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.003


Z-akse gentagelsesposition		Registrer gentagen placering på Z -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.003


Y-aksen gentages position		Registrer gentagen placering på Y -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.004


C Axis Gentag position		Registrer omplaceringen af C-aksen fast punkt, bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering	20 bue sekunder


C Axis Position Rotary		Registrer den tilfældige positionsnøjagtighed af C-aksen, bemærk: Forudsig først 50 gange for at udligne fejlen i den kolde motor og den varme motor, og kontroller derefter de gentagne indstillinger	72 bue sekunder


Power Head klemme beat		Kegle beat	0.015

Power Head klemme beat		Klemning	0.01

Hvis kunden ønsker at teste ISO- eller VD1 -nøjagtigheden af X/Z/Y -aksen, bestemmes den på tidspunktet for skrivningen af kontrakten. Kunden skal teste denne vare på samme tid for den indledende accept af Jingfusi Factory.
