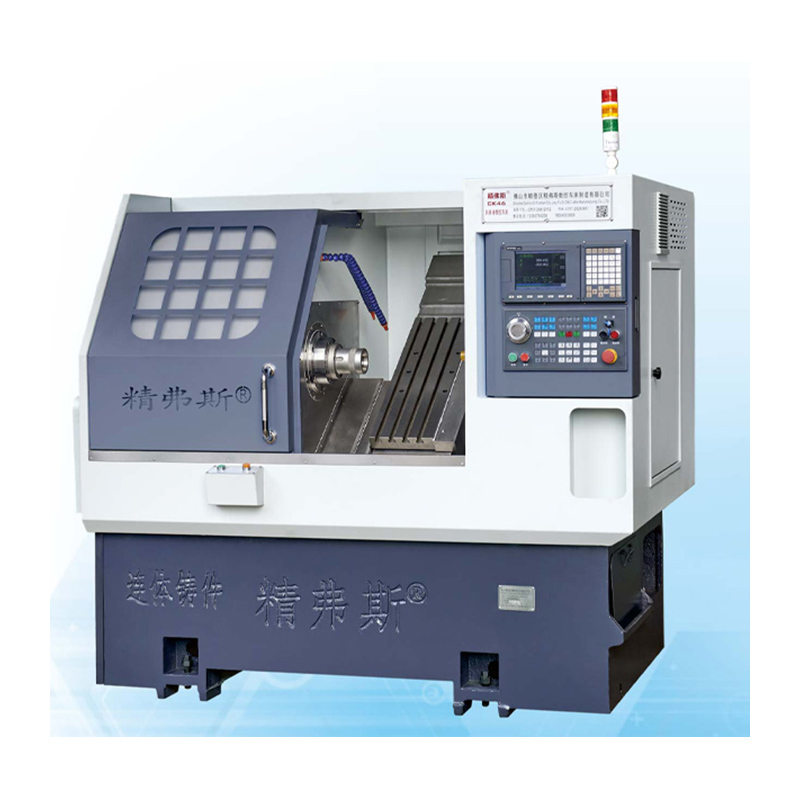

CNC drejebænk med skrå seng

Jingfusi® CNC-drejebænken med skrå seng er lavet af udvalgt harpikssand af høj kvalitet, og basisbedet er integreret støbt og udsat for streng aldringsbehandling. Det har høj stivhed, fremragende stødabsorptionsydelse og styrke, hvilket sikrer maskinens stabilitet. Den midtmonterede og forudstrakte skruestanginstallationsmetode forbedrer maskinværktøjets stivhed og behandlingsnøjagtighed.

Model:CK46

Send forespørgsel

Produkt beskrivelse

Jingfusi® CNC drejebane med skrå seng har egenskaberne ved praktisk fjernelse af chip, komplette funktioner, fremragende ydelse, høj stivhed, høj effektivitet og høj præcision. Brugt hovedsageligt i bildele, VVS -ventiler, forme og andre industrier. Det er også velegnet til batchbehandling af aksler, diske og andre dele med komplekse størrelser, forskellige størrelser og høje præcisionskrav. Det kan automatisk gennemføre ChIP -behandling af interne og eksterne kredse, riller, kegler, sfæriske overflader, forskellige metriske og tomme tråde og andre roterende kroppe. Støbegodserne er alle lavet af harpikssand, der har gennemgået aldring af aldring og har god stabilitet, høj styrke og god nøjagtighedsopbevaring.

Maskinens rejsediagram

Produktoplysninger

Parameterliste

projekt		enhed	CK46	CK52	CK76
Maksimal drejelængde		mm	350
Maksimal drejediameter på sengen		mm	Ø 500
Maksimal drejediameter på skateboardet		mm	Ø 160
Bedhældning		°	35 °
Effektiv rejse af X/Z -aksen		mm	Diameter 1000/400
X/Z Axis Skruespecifikationer		mm	32
X/Z Axis jernbanespecifikationer		mm	35
X/Z-aksemotorkraft		KW	1.3
Maksimal hurtig bevægelse af X/Z -aksen		m/min	24
Maskinværktøjslængde x bredde x højde		mm	2100x1580x1800
Samlet vægt af hele maskinen		Kg	2600
Knivnummer		lave	8
Firkantet knivstørrelse		mm	20x20
Rundt hulskærerstørrelse		mm	Ø20
Total magt		KW	13	13	16
Gennemsnitligt strømforbrug		KW / H.	2	2	2.5
Hovedaksel	Spindle End Face Form		A2-5	A2-6	A2 -8


	Maksimal spindelhastighed	r/min	6000 (indstillet til 4500)	4200 (indstillet til 3500)	3200 (indstillet til 2500)
	Spindelmotorkraft	KW	7.5	7.5	11
	Bedømt drejningsmoment med spindelmotor	Nm	47,8 nm	47,8 nm	72nm
	Maksimal bjælkepasningsdiameter	mm	Ø 45	Ø 51	Ø 75

Maskinværktøjsnøjagtighed

Maskinnøjagtighed, Jingfus Factor Standard ：
Større testelement	Skematisk diagram	Detektionsmetode	Fabriksstandard


Spindel radial beat,		Detekterer runout af den ydre kegle	0.0025


X-akse gentagelsesposition		Registrer gentagen placering af X-aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.0025


Z-akse gentagelsesposition		Registrer gentagen placering på Z -aksen. Bemærk: Forudsig først omkring 50 gange for at udligne fejlen i den kolde motor og den varme motor, og detekterer derefter den gentagne positionering.	0.0025


Hvis kunden ønsker at teste ISO- eller VD1 -nøjagtigheden af X/Z/Y -aksen, bestemmes den på tidspunktet for skrivningen af kontrakten. Kunden skal teste denne vare på samme tid for den indledende accept af Jingfusi Factory.
